輝縣市鑫達紡織機械配件長期提供3913邊撐底座【伸子座】開關側邊撐盒配件，邊撐座3913的材質是生鐵HT15-33，每臺織布機使用1件，與3906邊撐桿（伸子桿）連接使用，其外形尺寸及參數是：總長度8.8厘米，寬度71.5毫米，高度27mm。

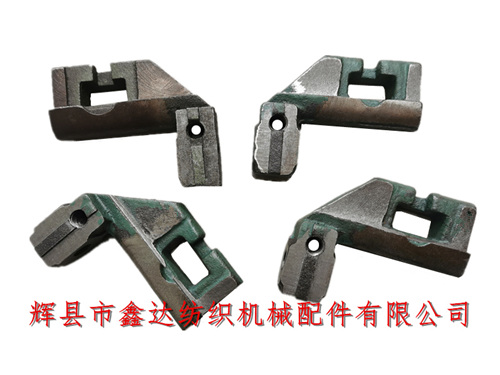

上圖是邊撐伸子座3913的正面、背面視圖，圖中有左手、右手之分，用于固定的長方形孔長是23mm，內寬是13mm，凹槽處固定L70特殊的T形螺絲。上表面凸起槽位置的孔是M10，織造時布面的兩個布邊從伸子座光滑的弧面上走過，每串左右各5個。

側面固定銅刺軸的軸孔內徑是10mm，紡織機邊撐3913R、3913L是根據左手機器和右手機器進行區分，由于所安裝位置在開關車，即3913L伸子座安裝在左手車上，單個邊撐盒底座的重量約0.3千克。

1515型有梭織布機包含的門幅有：雙橫梁（簡稱雙梁）56寸、63英寸、75寸，它們統一使用3913（如上圖）的邊撐底座，而1515K型一般是100英寸（250型）和110寸（280型），門幅較寬，使用加長型邊撐座。
